蔓駝鈴
級別: 探索解密
精華主題: 0
發帖數量: 34 個
工控威望: 171 點
下載積分: 616 分
在線時間: 36(小時)
注冊時間: 2012-12-28
最后登錄: 2025-09-27
查看蔓駝鈴的 主題 / 回貼
樓主  發表于: 7天前

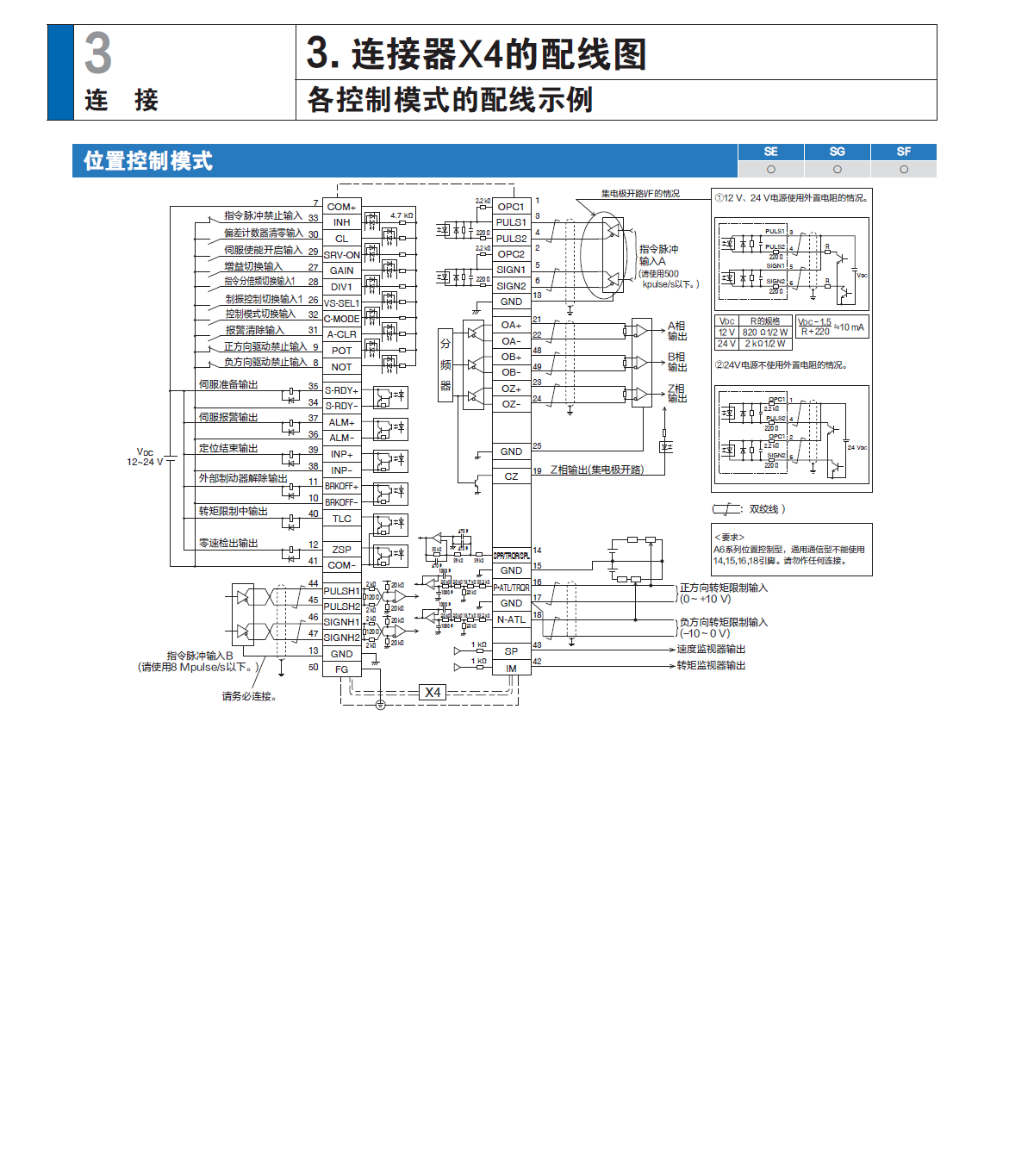

圖片：
各位大俠，我現在做了一臺單軸伺服控制，用FX1N的Y0給松下A5的X4插頭內的3（PULS1），Y2給X4插頭內的5（SIGN1）.com+7和com-41接dc24v；伺服on輸入29接通；PLC程序監控Y0也有脈沖輸出了；伺服參數pr0.01設為0位置模式，pr0.05設為1長線，pr0.07設為3脈沖列+符號，（INH33是未接通狀態）運行后電機不轉，有大俠指導下，不勝感激！
[ 此帖被蔓駝鈴在2025-09-20 11:02重新編輯 ]
sdobye
級別: 家園�？�
精華主題: 0
發帖數量: 442 個
工控威望: 548 點
下載積分: 28633 分
在線時間: 398(小時)
注冊時間: 2023-05-04
最后登錄: 2025-09-27
查看sdobye的 主題 / 回貼
1樓  發表于: 7天前

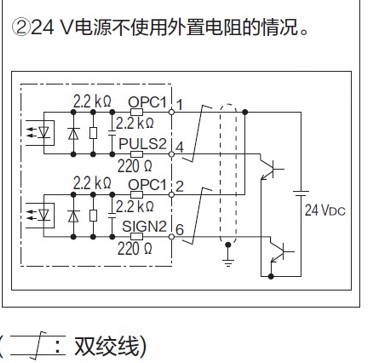

圖片：
看附圖好像接錯線了，不知道對不對，你看看
307900508
級別: 略有小成
精華主題: 0
發帖數量: 178 個
工控威望: 207 點
下載積分: 1234 分
在線時間: 52(小時)
注冊時間: 2021-05-29
最后登錄: 2025-09-27
查看307900508的 主題 / 回貼
2樓  發表于: 7天前
伺服的準備信號又沒有接，即ready
蔓駝鈴
級別: 探索解密
精華主題: 0
發帖數量: 34 個
工控威望: 171 點
下載積分: 616 分
在線時間: 36(小時)
注冊時間: 2012-12-28
最后登錄: 2025-09-27
查看蔓駝鈴的 主題 / 回貼
3樓  發表于: 7天前
按照2樓試了，還是不轉
蔓駝鈴
級別: 探索解密
精華主題: 0
發帖數量: 34 個
工控威望: 171 點
下載積分: 616 分
在線時間: 36(小時)
注冊時間: 2012-12-28
最后登錄: 2025-09-27
查看蔓駝鈴的 主題 / 回貼
4樓  發表于: 7天前
查看伺服不轉原因：07是沒有脈沖，現在考慮是PLC接線有問題，現場PLC的輸出端com0沒有接0V；另1樓的接線不知道要不要，知道的大俠指導下
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 1068 個
工控威望: 1254 點
下載積分: 18571 分
在線時間: 297(小時)
注冊時間: 2009-05-29
最后登錄: 2025-09-26
查看zsh340的 主題 / 回貼
5樓  發表于: 7天前
松下的伺服好像還要外接2.2K電阻吧，我記得。只有三菱的可以直接接DC24V.(因?yàn)樗欧糯笃鞫际?V的）
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
qcb8888
級別: 略有小成
精華主題: 0
發帖數量: 231 個
工控威望: 389 點
下載積分: 2090 分
在線時間: 422(小時)
注冊時間: 2013-03-10
最后登錄: 2025-09-22
查看qcb8888的 主題 / 回貼
6樓  發表于: 7天前
還的看一下你PLC的COM端接是24V還是0V,伺服接1和2
蔓駝鈴
級別: 探索解密
精華主題: 0
發帖數量: 34 個
工控威望: 171 點
下載積分: 616 分
在線時間: 36(小時)
注冊時間: 2012-12-28
最后登錄: 2025-09-27
查看蔓駝鈴的 主題 / 回貼
7樓  發表于: 5天前

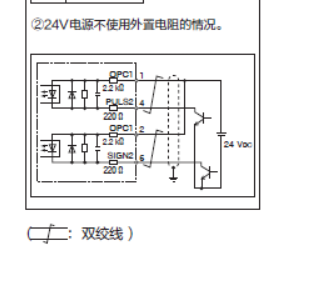

圖片：
回復各位大俠：現場PLC輸出端com0-2沒有接線，把COM0-2接PLC輸出電源的0V，把PLC輸出24v接到伺服X4插頭內3,5針，進行試機已能運行了。用了第一種方法，但是沒有接電阻，不知道有沒有影響。
[ 此帖被蔓駝鈴在2025-09-22 10:01重新編輯 ]
朱光顯
學無止境，繼續加油
級別: 論壇先鋒
精華主題: 0
發帖數量: 157 個
工控威望: 1004 點
下載積分: 1738 分
在線時間: 115(小時)
注冊時間: 2020-07-08
最后登錄: 2025-09-26
查看朱光顯的 主題 / 回貼
8樓  發表于: 5天前
如果不想加外接上拉電阻，請按照一樓圖示，把1，2引腳（也就是OPC1/2， 接24v)，脈沖接引腳4，方向接引腳6。外接電阻屬于5V差分輸入，PLC是集電極開路輸出
wwr1992
級別: 略有小成
精華主題: 0
發帖數量: 247 個
工控威望: 333 點
下載積分: 5376 分
在線時間: 297(小時)
注冊時間: 2018-02-01
最后登錄: 2025-09-26
查看wwr1992的 主題 / 回貼
9樓  發表于: 4天前
看右側圖有外置電阻和內置電阻的區別，你自己加電阻3、5接P24，4、6接Y點。不加電阻1、2接P24，4、6接Y。你現在用外置電阻接法卻沒加電阻，除非你的輸出信號是5V的，不然容易燒壞這個口，趁早把線路改了
蔓駝鈴
級別: 探索解密
精華主題: 0
發帖數量: 34 個
工控威望: 171 點
下載積分: 616 分
在線時間: 36(小時)
注冊時間: 2012-12-28
最后登錄: 2025-09-27
查看蔓駝鈴的 主題 / 回貼
10樓  發表于: 4天前
圖片：
非常感謝各位大俠，按照說明書上不接電阻的方式改了
[ 此帖被蔓駝鈴在2025-09-23 16:16重新編輯 ]
hgz284631157
工控小君
級別: 家園�？�
精華主題: 0
發帖數量: 462 個
工控威望: 566 點
下載積分: 1703 分
在線時間: 211(小時)
注冊時間: 2009-04-07
最后登錄: 2025-09-23
查看hgz284631157的 主題 / 回貼
11樓  發表于: 4天前
多少個脈沖一圈？
  • «
